功能描述

• RN8536是一款为干电池提供高效率、低功耗、小体积解决方案的三合一控制芯片，集成了锂电充电管理、高效DC/DC降压输出和锂电保护功能。

• RN8536充电工作具有电池激活模式，涓流充电模式，恒流充电模式，恒压充电模式。

• RN8536放电工作时，模拟干电池曲线输出，最大输出电流可达5A。集成充电指示功能，可通过外接LED指示灯指示充电状态。

• RN8536集成过电流保护、过电压保护、电池过放保护、欠压保护、短路保护、过温保护等多种保护功能。同时提供NTC功能，实时监控电池温度状态。

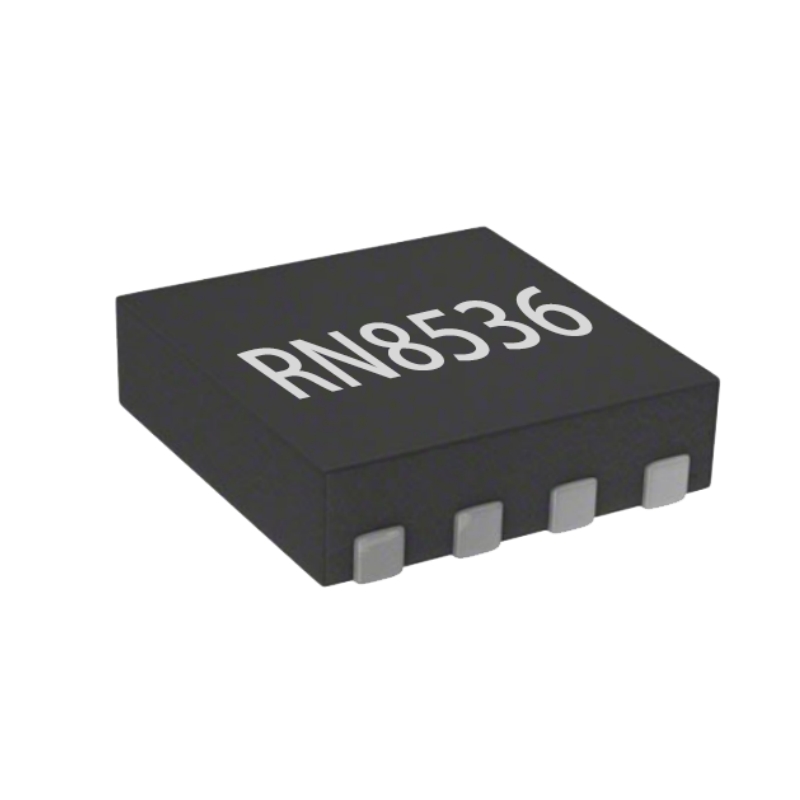

• RN8536采用微小的8引脚DFN3*3封装，只需极少的外围器件，具有系统低成本，小体积和使用简单等优点，非常适合那些对PCB空间要求较高，对静态功耗要求较高，可嵌入各种手持式应用。

产品特点

• RN8536-3.7V锂电池充放电管理

• 充电电流，250mA/500mA可选

• 模拟干电池曲线特性输出

• 具备大电流放电能力，可达5A

• 4.2/4.35/3.7V多种充电管理

• 空载电流低至6uA

• 充放电效率高达93%

• NTC实时监控电池温度状态

• 内置过温保护

• 支持串联使用，无需外加续流二极管

• 内置短路保护

• 可用较小电容（10uF）以及电感 （1uH）

• 内置欠压保护

• 集成充电指示灯功能

• 内置过压保护

• DFN3*3 8L封装

应用领域

• 代替1.5V干电池

• 单节锂电池供电的消费类电子设备
